¿Alguna vez te has preguntado cómo las industrias separan los sólidos de los líquidos de manera tan eficiente? El secreto suele estar en un filtro prensa de placas. Este equipo clásico desempeña un papel fundamental en la separación sólido-líquido, ya que proporciona un filtrado limpio y tortas de filtración compactas. Desde el tratamiento de aguas residuales hasta aplicaciones alimentarias, químicas y mineras, sigue siendo un caballo de batalla confiable. En esta publicación, aprenderá qué es un filtro prensa de placas, cómo funciona y por qué sigue siendo esencial en la industria moderna.

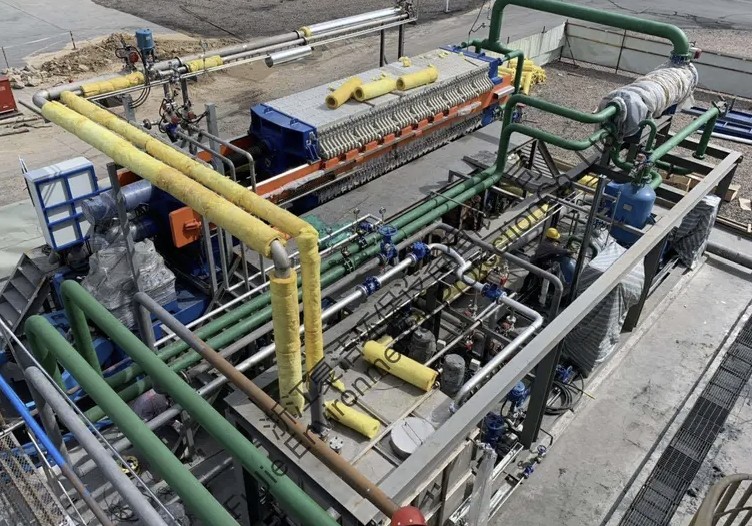

Un filtro prensa de placas es una de las máquinas más antiguas pero confiables que se utilizan para la separación de sólidos y líquidos . Funciona aplicando presión a una mezcla de suspensión, lo que obliga al líquido a pasar a través de telas filtrantes mientras los sólidos permanecen en forma de tortas. A pesar de su diseño simple, continúa desempeñando un papel vital en todas las industrias, desde el tratamiento de aguas residuales y la minería hasta el procesamiento de productos químicos y alimentos. Su perdurable popularidad se debe a su configuración personalizable , de alta eficiencia y su capacidad para ofrecer un filtrado extremadamente claro..
En esencia, un filtro prensa de placas es un dispositivo de filtración mecánica que separa sólidos de líquidos exprimiendo la suspensión entre placas apiladas. Cada placa de filtro y marco juntos crean cámaras que retienen la suspensión durante la filtración. Las telas filtrantes capturan partículas sólidas a medida que el líquido se mueve a través de ellas, mientras que el marco hidráulico aplica una presión uniforme para mantener todo herméticamente sellado. Este diseño es sencillo y eficaz, una combinación que lo ha convertido en un caballo de batalla en filtración durante más de un siglo.
Puede considerarlo como un filtro sándwich accionado por presión: entra lodo, sale agua y los sólidos secos se quedan. No es rápido como los filtros continuos modernos, pero su confiabilidad y precisión lo convierten en el favorito para operaciones por lotes.
Dato curioso: el diseño del filtro prensa de placas se remonta al siglo XIX, pero las actualizaciones modernas, como el cambio automático de placas y la compresión de membranas, lo mantienen relevante en la actualidad.
Un filtro prensa de placas puede parecer simple, pero cada pieza desempeña un papel fundamental en su rendimiento.
Esto es lo que constituye el sistema y cómo funciona cada componente:
| Componente | Función |
|---|---|
| Placas de filtro | Proporcionar estructura y soporte para la tela filtrante. Sus ranuras y puertos de drenaje ayudan a recolectar el filtrado de manera eficiente. |
| Marcos | Forme las cámaras que retienen la lechada y definen el espesor de la torta. |
| Telas filtrantes | Actúa como principal medio filtrante, atrapando los sólidos y permitiendo el paso del líquido. |
| Sistema hidráulico | Sujeta las placas firmemente, manteniendo una presión constante durante la filtración y deshidratación. |
| Bomba de alimentación | Empuja la lechada hacia las cámaras bajo presión controlada, asegurando un llenado uniforme y una formación óptima de la torta. |
Juntos, estos componentes crean un sistema potente pero flexible capaz de producir tortas de filtración uniformes , con filtrado transparente y resultados repetibles ciclo tras ciclo.
Un filtro prensa de placas separa los sólidos de los líquidos a través de una serie de pasos de filtración controlados a alta presión. Puede parecer una pila de platos, pero una vez que entra la lechada, cada plato, tela y sello trabajan juntos para producir un filtrado transparente y tortas compactas. El proceso se ejecuta en ciclos (alimentación, filtración, deshidratación y descarga de torta), lo que garantiza la máxima eficiencia y resultados consistentes en todo momento.
El funcionamiento de un filtro prensa de placas es sencillo pero muy eficiente.
Así es como funciona, paso a paso:
Alimentación de lodo
El lodo, una mezcla de líquido y sólidos suspendidos, se bombea a las cámaras entre las placas y los marcos. La presión de alimentación aumenta gradualmente a medida que las cámaras se llenan por completo. Cada cámara actúa como un mini filtro, atrapando sólidos en la tela filtrante.
Filtración
A medida que continúa la alimentación, la fase líquida (filtrado) pasa a través de la tela filtrante y se drena a través de pequeños puertos de salida. La tela retiene las partículas sólidas, formando una capa uniforme en toda la superficie. Esta capa pasa a formar parte del medio filtrante, mejorando la claridad con el tiempo.
Formación de torta
Una vez que se acumulan los sólidos, aumenta la presión dentro de la cámara. El líquido es expulsado y los sólidos restantes se comprimen formando una torta de filtración densa y uniforme . Dependiendo de la aplicación, los operadores pueden ajustar la presión y la duración de la alimentación para lograr un secado óptimo.
Eliminación de la torta
Una vez finalizado el ciclo de filtración, se abre la prensa. Los platos se separan automática o manualmente, lo que permite que los pasteles caigan en los contenedores de recolección que se encuentran debajo. Algunos sistemas utilizan vibración o desplazadores de placas para ayudar a que los pasteles se desprendan limpiamente.
Consejo: El equilibrio de presión adecuado evita la acumulación desigual de torta y reduce la tensión en las placas de filtro.
Cada proceso de filtración sigue un ciclo predecible. Comprender cada etapa ayuda a mejorar la eficiencia y la consistencia del producto.
| Ciclo | Descripción de la etapa | Factores de control clave |
|---|---|---|
| Relleno | La lechada se bombea a las cámaras hasta que se distribuye uniformemente. | Caudal, presión de alimentación |
| Filtración | El líquido pasa a través de los paños; los sólidos comienzan a formar tortas. | Permeabilidad de la tela, volumen de la cámara. |
| Deshidratación | La presión aumenta, exprimiendo la humedad residual de las tortas. | Presión de funcionamiento, sincronización |
| Descargar | Platos abiertos; Las tortas secas se caen automáticamente o manualmente. | Espaciado de placas, asistencia por vibración |
Todo este proceso es cíclico: la prensa se reinicia después de cada descarga para comenzar el siguiente lote. Los sistemas modernos automatizan gran parte de esto, incluido el movimiento de la placa , de control de presión y la limpieza con paño , lo que hace que la operación sea más rápida y limpia.
Diagrama sugerido: Una imagen que muestre el flujo de lodo (entrada), la descarga de filtrado (salida) y la acumulación de torta dentro de las cámaras de filtrado puede ayudar a los lectores a ver cómo se conecta cada etapa.
Aunque el ciclo se basa en lotes, su precisión y repetibilidad hacen del filtro prensa de placas una de las tecnologías de filtración más confiables disponibles en la actualidad.
No todos los filtros prensa de placas están construidos de la misma manera. Si bien comparten el mismo principio básico (separar sólidos de líquidos mediante presión), su diseño y rendimiento pueden diferir significativamente. Los tres tipos más comunes son los filtros prensa de cámara empotrada con , placa y marco y los filtros prensa Cada tipo tiene un propósito único, dependiendo de la precisión de filtración requerida, la presión y la sequedad de la torta de filtración. de membrana (diafragma) .
El filtro prensa de placa y marco es el diseño original y más simple , a menudo considerado la base de todos los filtros prensa modernos. Utiliza placas y marcos alternos dispuestos en serie para crear múltiples cámaras de filtración. La lechada ingresa a través de los orificios de las esquinas, llenando cada marco donde se acumulan los sólidos en la tela filtrante. A medida que el filtrado sale por puertos alternos, se forma una torta delgada y uniforme entre cada par de placas.
Aspectos destacados clave:
Ideal para filtración fina y lodos de baja concentración de sólidos .
Permite un fácil ajuste del grosor de la torta cambiando el tamaño del marco.
Comúnmente utilizado en laboratorios , de procesamiento farmacéutico y purificación química donde la precisión importa más que el rendimiento.
El mantenimiento es sencillo: la limpieza y el reemplazo del paño son rápidos.
| Descripción de la | característica |
|---|---|
| Estructura | Placas y marcos alternos |
| Rango de presión | Moderado (0,4–0,8 MPa típico) |
| Calidad de filtración | Alto; adecuado para pulir la filtración |
| Operación | Manual o semiautomático |
| Industrias típicas | Productos químicos, colorantes, productos farmacéuticos, filtración fina. |
Consejo: debido a su estructura abierta y versatilidad, este diseño sigue siendo popular en laboratorios de investigación y desarrollo y en tiradas de producción pequeñas.
El filtro prensa de cámara empotrada moderniza el diseño tradicional al eliminar marcos separados. En su lugar, utiliza placas empotradas que encajan entre sí para formar cámaras. Cuando dos placas se cierran, los huecos crean una cavidad donde se acumula la lechada y se forman tortas. Este diseño proporciona un mejor sellado, , mayor presión de funcionamiento y una limpieza más sencilla..
Por qué se prefiere para uso industrial:
Maneja lodos más espesos y sólidos más altos de manera eficiente.
Funciona a presión más alta (a menudo hasta 1,6 MPa) para tortas más secas.
El diseño de alimentación central garantiza un llenado uniforme y reduce la obstrucción.
Compatible con automatizaciones , como cierre hidráulico y desplazamiento de placas.
| Característica | Placa y marco | Parámetro |
|---|---|---|
| Tipo de alimentación | Alimentación de la esquina | Alimentación central |
| Grosor de la torta | Adjustable | Profundidad de la cámara fija |
| Caza de focas | Moderado | Excelente (a menudo con juntas) |
| Mantenimiento | Sencillo, frecuente | Menos frecuente, más complejo |
| Aplicaciones | Filtración fina a escala de laboratorio | Aguas residuales, minería, industria alimentaria. |
Se utiliza ampliamente en: plantas de tratamiento de aguas residuales, operaciones mineras y sistemas de deshidratación de lodos industriales.
El filtro prensa de membrana , a veces llamado filtro prensa de diafragma , lleva la filtración un paso más allá. Combina las ventajas del diseño de cámara empotrada con membranas flexibles instaladas detrás de cada tela filtrante. Después de la etapa de filtración inicial, estas membranas se inflan, generalmente usando aire comprimido o agua, para exprimir las tortas de filtración y eliminar la humedad adicional.
Beneficios clave:
Produce tortas extrasecas , reduciendo costos de eliminación y transporte.
Tiempo de ciclo más corto debido a la rápida deshidratación.
Eficiencia energética en comparación con la compresión extendida en prensas convencionales.
Adecuado para materiales que requieren poca humedad, como lodos químicos, hidróxidos metálicos o polvos de calidad alimentaria.
| de la cámara empotrada | Filtro prensa de membrana | Ventaja |
|---|---|---|
| Presión de trabajo | Hasta 1,6–2,0 MPa | Deshidratación más rápida |
| Humedad del pastel | 20-35 % (dependiendo del purín) | Tortas más secas |
| Tiempo de ciclo | 20 a 60 minutos | Tiempo de inactividad reducido |
| Uso típico | Deshidratación industrial, alimentos, procesamiento químico. | Alta sequedad, alta recuperación. |
Nota: Aunque inicialmente son más caras, las prensas de membrana a menudo ahorran costos con el tiempo al reducir la energía de secado y el volumen de desperdicio.
En resumen, cada tipo de filtro prensa de placas ofrece un equilibrio distinto entre eficiencia, precisión y automatización..
Elija una prensa de placa y marco para filtración fina o de bajo volumen .
Opte por una prensa de cámara empotrada para operaciones pesadas y de alta presión .
Invierta en una prensa de membrana cuando la máxima sequedad y los ciclos cortos sean sus principales prioridades.
Un filtro prensa de placas puede parecer simple, pero su rendimiento depende en gran medida de los detalles del diseño. Cada parámetro, desde el tamaño de la placa hasta la presión hidráulica, afecta la eficiencia con la que se separan sólidos y líquidos. Comprender estos factores de diseño ayuda a los ingenieros, operadores y compradores a elegir la configuración adecuada para su proceso.
El rendimiento de un filtro prensa de placas comienza con las especificaciones de diseño correctas . Cada configuración determina la capacidad de filtración, el secado de la torta y la frecuencia de mantenimiento.
| Descripción | del parámetro | Rango típico / Material |
|---|---|---|
| Área de filtración | La superficie total disponible para filtración; áreas más grandes significan un mayor rendimiento. | 1–1000 m², según el tamaño del modelo |
| Profundidad de la cámara | Determina el espesor de la torta; las cámaras más profundas producen tortas más espesas. | 20–50 mm por cámara |
| Presión de funcionamiento | Una presión más alta mejora la eficiencia de la deshidratación, pero requiere materiales más fuertes. | 0,6–1,6 MPa (estándar); hasta 2,0 MPa para prensas de membrana |
| Configuración de alimentación | Los diseños de alimentación central distribuyen la lechada de manera uniforme, lo que reduce la obstrucción y la acumulación desigual de torta. | Alimentación central o de esquina |
| Materiales de placa | Seleccione según la compatibilidad química y la resistencia a la temperatura. | Hierro fundido, polipropileno, acero inoxidable o acero al carbono. |
Una prensa de hierro fundido ofrece durabilidad para lodos abrasivos, mientras que las placas de polipropileno resisten la corrosión y reducen el peso.
Para aplicaciones alimentarias o de alta pureza, el acero inoxidable garantiza un funcionamiento sanitario.
Consejo: Siempre haga coincidir el material de la placa y el tipo de tela con el pH, la temperatura y la abrasividad de la lechada. Prolonga la vida útil de la prensa y garantiza un filtrado más limpio.
Los filtros prensa de placas modernos se pueden configurar para diferentes niveles de automatización, según la escala de producción y la disponibilidad de mano de obra.
Sistemas manuales
Lo mejor para operaciones o laboratorios pequeños.
Los operadores abren manualmente los platos, retiran las tortas y limpian los paños.
Bajo costo, pero más lento y requiere mucha mano de obra.
Sistemas semiautomáticos
Incluye sujeción hidráulica y desplazadores de placas para una operación más rápida.
Reduzca el trabajo manual manteniendo la flexibilidad para lotes más pequeños.
Sistemas totalmente automatizados
Maneje todo, desde alimentación y filtración hasta descarga de torta y lavado de telas.
Incluye características como rociadores de limpieza de tela , con desplazamiento automático de placas y temporizadores de ciclo.
Ideal para operaciones industriales continuas y de gran volumen donde el tiempo de inactividad es costoso.
| Nivel de automatización | Demanda de mano de obra | Velocidad | Aplicaciones comunes |
|---|---|---|---|
| Manual | Alto | Lento | Laboratorio, escala piloto. |
| Semiautomático | Medio | Moderado | Plantas pequeñas a medianas. |
| Totalmente automático | Bajo | Rápido | Grandes instalaciones industriales |
La automatización no solo aumenta la productividad sino que también garantiza una calidad constante del pastel en múltiples ciclos.
La seguridad y la confiabilidad son la base del diseño moderno de filtros prensa. Dado que el sistema opera bajo alta presión, las protecciones evitan fugas, sobrepresión y fallas mecánicas.
Características clave de seguridad:
Sensores de presión: monitorean la presión de filtración y apagan automáticamente la bomba de alimentación si se exceden los límites.
Controles hidráulicos: mantienen una fuerza de sujeción uniforme y evitan un sellado desigual entre placas.
Sistemas de detección de fugas: Detectar fugas de manera temprana para evitar la pérdida y contaminación del producto.
Protección contra sobrepresión: Las válvulas de alivio y los sensores evitan que la placa se agriete o que la junta reviente.
Operación cerrada: Mantiene el área de filtración sellada, minimizando olores, salpicaduras y exposición del operador.
| Característica de seguridad | Función |
|---|---|
| Sensor de presión | Realiza un seguimiento y regula la presión de funcionamiento. |
| Bloqueo hidráulico | Mantiene las placas selladas uniformemente durante los ciclos. |
| Detección de fugas | Identifica sellos defectuosos o daños en la tela. |
| Sistema de apagado automático | Detiene la bomba durante condiciones anormales. |
| Protección protectora | Garantiza la seguridad del operador durante el movimiento de la prensa. |
Recuerde: un sistema de seguridad mantenido adecuadamente no solo protege el equipo sino que también evita costosos tiempos de inactividad y accidentes.
En esencia, el diseño de un filtro prensa de placas equilibra la automatización , del área de filtración y los sistemas de seguridad para satisfacer diversas demandas industriales. Ya sea que se trate de una configuración de laboratorio de lotes pequeños o de un sistema automatizado de alta presión, estas opciones de diseño determinan la eficiencia, la durabilidad y la facilidad de operación de la máquina..
El filtro prensa de placas sigue siendo uno de los sistemas de separación sólido-líquido más confiables y eficientes en todas las industrias. Su combinación de simplicidad mecánica, eficiencia energética y flexibilidad de personalización lo convierte en la mejor opción para aplicaciones de tratamiento de aguas residuales, minería, producción química y procesamiento de alimentos.
Un filtro prensa de placas puede lograr niveles excepcionalmente altos de deshidratación , reduciendo el volumen de desechos y el contenido de líquido.
Produce un filtrado transparente y tortas de filtración densas , que ayudan a reducir los costos de eliminación y minimizar el impacto ambiental.
El control preciso de la presión también garantiza un rendimiento constante durante ciclos repetidos.
Ejemplo: en el tratamiento de aguas residuales, las prensas de placas pueden reducir el volumen de lodos a más de la mitad, reduciendo los costos de transporte y secado.
Esta prensa funciona eficazmente con una variedad de medios de filtración , incluidos papeles , de tela filtrante o membranas . Los operadores pueden cambiar o superponer fácilmente estos medios para satisfacer las necesidades de filtración, desde el pulido fino hasta la deshidratación masiva. Esta versatilidad le permite adaptarse a diferentes tipos de lodos y niveles de contaminación.
| Tipo de medio | Mejor para | caso de uso típico |
|---|---|---|
| Telas filtrantes | Filtración general | Minería, aguas residuales |
| Papel de filtro | Retención de partículas finas | Pulido químico |
| Revestimientos de membrana | Reducción de humedad | Alimentaria y farmaceutica |
Cada filtro prensa de placas se puede adaptar para adaptarse a los objetivos del proceso. Los usuarios pueden ajustar la presión operativa de , la profundidad del marco y el material de la placa para controlar el espesor de la torta y la velocidad de filtración. El diseño modular admite expansión o actualizaciones de automatización sin reemplazar todo el sistema.
| Elemento ajustable | Efecto en la operación |
|---|---|
| Profundidad de la cámara | Define el espesor de la torta |
| Presión de alimentación | Controla la tasa de deshidratación |
| Material de la placa | Afecta la resistencia a la corrosión y la durabilidad. |
A diferencia de las centrífugas continuas o los filtros de correa, el filtro prensa de placas depende principalmente de la presión mecánica y la gravedad. Este mecanismo simple consume mucha menos energía, lo que reduce los costos operativos a largo plazo.
Una vez presurizado, mantiene el rendimiento con un consumo mínimo de energía.
Consejo: La combinación de una bomba de alimentación de baja potencia con un marco hidráulico maximiza la eficiencia en operaciones con alto contenido de sólidos.
Los ingenieros diseñan prensas de placas para manejar lodos abrasivos y con alto contenido de sólidos sin desgaste excesivo. El marco robusto y los materiales resistentes a la corrosión extienden la vida útil y minimizan el tiempo de inactividad por mantenimiento. Incluso en condiciones difíciles, mantienen un funcionamiento estable durante años.
| Característica | Beneficio |
|---|---|
| Marco resistente | Larga vida útil |
| Placas de polipropileno | Resistencia a la corrosión |
| Controles hidráulicos | Sellado consistente y seguridad |
En resumen, los filtros prensa de placas combinan eficiencia, adaptabilidad y durabilidad , lo que los convierte en una de las soluciones más confiables para la filtración industrial moderna.
Si bien los filtros prensa de placas son conocidos por su alta eficiencia y salida de filtrado clara, también tienen algunas limitaciones que pueden afectar la productividad y el mantenimiento. Comprender estos inconvenientes ayuda a los operadores a tomar decisiones informadas sobre cómo actualizar o automatizar sus sistemas.
La mayoría de los filtros prensa de placas tradicionales requieren intervención manual durante el proceso de descarga de la torta. Los operadores deben abrir cada plato y retirar físicamente la torta compactada, lo que puede llevar mucho tiempo y mano de obra. Esto ralentiza la rotación de lotes y aumenta los costes laborales, especialmente en grandes instalaciones.
| Problema | Impacto | Posible solución |
|---|---|---|
| Retirada manual de la torta | Mayor tiempo de inactividad | Cambiadores de platos automáticos |
| Limpieza de tela | Atención frecuente del operador. | Sistemas de lavado de ropa |
Las actualizaciones de automatización pueden reducir en gran medida el tiempo de manipulación y mejorar la coherencia.
A diferencia de los sistemas de filtración continua, como las prensas de banda o las centrífugas , los filtros prensa de placas funcionan en ciclos por lotes . Cada ciclo (llenado, prensado y descarga) lleva tiempo. Si bien la calidad de la separación es alta, el rendimiento por hora es relativamente menor. Para las industrias que exigen un funcionamiento continuo, esto puede limitar la escalabilidad de la producción.
Las prensas de membrana o automáticas pueden reducir la duración del ciclo al mejorar la velocidad de deshidratación y la eficiencia de descarga.
Los diseños de placas más antiguos o sin juntas son propensos a fugas de líquido durante la filtración. Esto sucede cuando los bordes de la tela o las juntas de las placas no logran sellar bajo alta presión, especialmente si los sólidos se acumulan de manera desigual. El filtrado filtrado no sólo causa desorden sino que también puede afectar la recuperación del producto.
| Fuente de fuga | Causa | Mitigación |
|---|---|---|
| mecha de tela | Sin sello de junta | Bordes de látex o placas con juntas |
| Presión desigual | Puertos de alimentación de esquina bloqueados | Limpieza e inspección periódicas. |
Los diseños modernos de placas con juntas o cámaras empotradas minimizan las fugas y mejoran la seguridad.
Muchas unidades de placa y marco funcionan con sistemas manuales o semiautomáticos , lo que requiere intervención humana frecuente para el control de válvulas, ajustes de presión y desplazamiento de placas.
Esto aumenta la variabilidad en el rendimiento de la filtración.
Aunque la automatización total es posible, aumenta los costos iniciales del equipo.
Invertir en filtros prensa hidráulicos o de membrana ofrece compatibilidad con la automatización y un funcionamiento consistente.
La actualización a un filtro prensa hidráulico o de membrana puede resolver la mayoría de estos problemas.
Mejora el control de la presión, acorta el tiempo del ciclo y mejora tanto el sellado como la automatización para un rendimiento a escala industrial.
En resumen , si bien los filtros prensa de placas siguen siendo una opción rentable y confiable, reconocer sus limitaciones operativas ayuda a los usuarios a decidir cuándo pasar a sistemas automatizados o basados en membranas para lograr un mayor rendimiento y confiabilidad.
El filtro prensa de placas es uno de los sistemas de separación sólido-líquido más versátiles de la industria moderna. Su capacidad para manejar diversos lodos, desde productos químicos finos hasta relaves minerales, lo convierte en un elemento básico en los sectores ambiental , , industrial y de procesamiento de alimentos . Veamos dónde y cómo se usa con más frecuencia.
Tanto en el tratamiento de aguas residuales municipales como industriales , el filtro prensa de placas es un caballo de batalla para la deshidratación de lodos . Reduce significativamente el volumen de lodos, lo que facilita mucho el transporte y la eliminación. El filtrado resultante es lo suficientemente claro para su reutilización o descarga segura, mientras que las tortas sólidas son fáciles de manipular.
| Caso de uso | Propósito | Beneficio |
|---|---|---|
| Lodos municipales | Deshidratación antes del vertedero o incineración | Menor costo de eliminación |
| Efluente industrial | Eliminación de sólidos en suspensión | Agua de descarga más limpia |
| Aguas residuales químicas | Recuperar filtrado reutilizable | Sostenibilidad y ahorro de costes |
Consejo: Combinar la prensa con un sistema de dosificación de floculante mejora la sequedad de la torta y la claridad del filtrado.
Las operaciones mineras dependen de filtros prensa de placas para el manejo de relaves , de concentrados de minerales y lodos de hidróxido metálico . Ayudan a recuperar sólidos valiosos y minimizan la pérdida de agua en el proceso. Debido a su capacidad de alta presión , son ideales para deshidratación de servicio pesado en operaciones remotas o a gran escala.
Aplicaciones típicas:
Deshidratación de concentrados de oro, zinc, cobre o plomo..
Tratamiento de relaves mineros antes del apilamiento en seco.
Procesamiento de residuos de acabados metálicos para su recuperación y eliminación segura.
Ejemplo: en el procesamiento de metales, el uso de una prensa de cámara empotrada puede reducir la humedad de los relaves hasta en un 40 %, ahorrando energía de secado.
La filtración de precisión es esencial en la fabricación de productos químicos y farmacéuticos . Los filtros prensa de placas destacan por filtrar partículas finas, catalizadores y pigmentos de líquidos de proceso, lo que garantiza la pureza y la consistencia del producto. Manejan bien los fluidos corrosivos cuando se construyen con placas de acero inoxidable o polipropileno..
| Tipo de producto | Función de filtración |
|---|---|
| químicos finos | Separar subproductos e impurezas. |
| Líquidos farmacéuticos | Clarificar las suspensiones antes del secado. |
| Recuperación de catalizador | Recuperar materiales costosos |
Nota: La profundidad del marco ajustable de una prensa de placas la hace ideal para operaciones de lotes pequeños y alta pureza.
En la industria de alimentos y bebidas , el filtro prensa de placas garantiza la claridad e higiene del producto. Es ampliamente utilizado para la clarificación de jugos , , la purificación de aceites comestibles y la separación de almidón . Los modelos de acero inoxidable apto para uso alimentario mantienen los estándares sanitarios y evitan la contaminación.
Aplicaciones alimentarias clave:
Jugos y vino: Elimina pulpa y sólidos en suspensión.
Aceites comestibles: Filtra las impurezas antes del embotellado.
Almidón y azúcar: Separa los residuos finos durante la producción.
| Resultado | del proceso |
|---|---|
| Clarificación de jugo | Líquidos brillantes y transparentes |
| Filtración de aceite | Aceites comestibles claros y estables. |
| recuperación de almidón | Separación eficiente de sólidos |
Consejo: El lavado automático de telas garantiza un sabor y una pureza constantes entre los lotes de producción.
Más allá de la industria, los filtros prensa de placas también desempeñan un papel en la protección del medio ambiente y la recuperación de recursos . Apoyan el reciclaje , , la reutilización del agua y los sistemas de descarga cero de líquido (ZLD) al recuperar agua limpia de flujos de desechos complejos. El diseño compacto y cerrado minimiza los olores y las fugas, una ventaja importante para proyectos centrados en el medio ambiente.
| Aplicación | Objetivo | Resultado |
|---|---|---|
| Sistemas de reutilización de agua | Reciclar agua tratada | Menor consumo |
| Recuperación de lodos | Recuperar sólidos valiosos | Volumen de residuos reducido |
| plantas ZLD | Eliminar la descarga de líquido | Cumplimiento ambiental |
En resumen: los filtros prensa de placas unen la sostenibilidad y la productividad, convirtiendo los flujos de desechos en recursos recuperables en múltiples industrias.
Seleccionar el filtro prensa de placas adecuado es esencial para lograr resultados de filtración eficientes, rentables y consistentes. Cada aplicación tiene requisitos diferentes (desde el pulido químico fino hasta la deshidratación de lodos a gran escala) y la prensa adecuada depende de la presión, la compatibilidad del material y los objetivos del proceso..
Al elegir un filtro prensa de placas, no se trata solo de capacidad o tamaño, sino de hacer coincidir el diseño y el material con su proceso específico. Estas son las consideraciones más importantes antes de invertir en uno.
Diferentes lodos requieren diferentes materiales de placa para lograr resistencia química y durabilidad.
El polipropileno es la opción más común: liviano, resistente a la corrosión y fácil de limpiar.
El hierro fundido se adapta a procesos abrasivos o de alta temperatura.
El acero inoxidable es ideal para aplicaciones alimentarias, farmacéuticas o químicas corrosivas.
Consejo: siempre verifique el pH, la temperatura y el tipo de sólido de la lechada antes de seleccionar el material de la placa.
La tela filtrante determina la eficacia con la que se capturan las partículas y fluye el filtrado. Las telas de tejido fino atrapan partículas más pequeñas pero filtran lentamente, mientras que las telas gruesas permiten un flujo más rápido pero menos claridad. Probar algunas muestras de tela durante las pruebas piloto ayuda a equilibrar la velocidad y la claridad.
Elija el nivel de operación según la escala de producción y la disponibilidad de mano de obra.
Los sistemas manuales son mejores para lotes pequeños o configuraciones de laboratorio: son asequibles pero requieren mucha mano de obra.
Las prensas automáticas incluyen cierre hidráulico, desplazamiento de placas y lavado de telas, perfectas para operaciones continuas o de gran volumen.
| Tipo de operación | Ventajas | Ideal para |
|---|---|---|
| Manual | Bajo costo, fácil mantenimiento | Aplicaciones a pequeña escala o de prueba |
| Semiautomático | Coste y velocidad equilibrados | Plantas de tamaño mediano |
| Automático | Alto rendimiento, mano de obra mínima | Sistemas industriales y de aguas residuales. |
No pases por alto los aspectos prácticos:
Uso de energía: Las prensas hidráulicas o de membrana consumen más energía pero producen tortas más secas.
Mantenimiento: Compruebe lo fácil que es sustituir telas y juntas.
Espacio: Asegúrese de que haya suficiente espacio para mover los platos y descargar la torta.
Un diseño bien planificado ahorra tiempo de inactividad y mejora la eficiencia del flujo de trabajo durante los ciclos de limpieza o mantenimiento.
Aquí hay una comparación rápida para ayudarlo a seleccionar el filtro prensa de placas más adecuado para sus necesidades:
| el requisito | Tipo recomendado | Razón |
|---|---|---|
| Filtración fina | Placa y Marco | Diseño flexible, separación precisa de partículas |
| Deshidratación a alta presión | Cámara empotrada | Mejor sellado y resistencia a la presión. |
| Alta Sequedad y Ciclos Cortos | Press de filtro de membrana | La compresión de la membrana elimina el exceso de humedad. |
| Medios corrosivos o aptos para uso alimentario | Placas de acero inoxidable | Resistencia química y diseño sanitario. |
| Operación continua a gran escala | Sistema completamente automático | Reduce el trabajo, aumenta la consistencia. |
Consejo: si su proceso valora la pureza, elija placa y marco. Si necesitas bizcochos más rápidos y secos, opta por los de membrana . Para uso industrial resistente, un modelo de cámara empotrada ofrece la mejor durabilidad.
En última instancia, elegir el filtro prensa de placas adecuado consiste en encontrar el equilibrio entre eficiencia, automatización y costo operativo total . Al alinear el material, el diseño y el nivel de control de su sistema con los objetivos de su proceso, garantizará un rendimiento confiable y un valor a largo plazo para su inversión.
R: Separa sólidos de líquidos mediante filtración a presión. El lodo ingresa a las cámaras y el líquido pasa a través de telas filtrantes mientras que los sólidos forman tortas compactas.
R: Las tortas de filtración generalmente alcanzan entre 25 y 50 % de sólidos , dependiendo de la concentración de la lechada, el nivel de presión y el tipo de prensa.
R: Sí. Cuando está construido con acero inoxidable o polipropileno , filtra de forma segura lodos ácidos, alcalinos o químicos.
R: Común en el tratamiento de aguas residuales , , minería, , procesamiento químico , , productos farmacéuticos y producción de alimentos..
R: Un ciclo completo suele tardar entre 30 y 90 minutos , lo que varía según el tipo de lodo, la presión y el nivel de automatización.
El filtro prensa de placas es una solución confiable y de alta eficiencia para la separación de sólidos y líquidos. Se adapta fácilmente a las necesidades industriales y a escala de laboratorio . Saber cómo funciona ayuda a los usuarios a mejorar la productividad y la calidad del producto. Cuando se configura correctamente, proporciona un filtrado limpio , , menos desperdicio y un valor duradero en cualquier proceso de filtración.
En Zhejiang Fujie , combinamos innovación, calidad y servicio en cada filtro prensa que entregamos. Nuestro equipo de protección ambiental de alta gama cubre I+D completo, fabricación, montaje y entrega llave en mano.
Lideramos la industria con líneas de extrusión y prensado ultragrandes y mecanizado de cinco ejes para lograr precisión y un rendimiento uniforme.
Nuestros sistemas ejecutan ciclos de alimentación, descarga y lavado en solo 30 minutos, de manera altamente eficiente y sin interrupciones.
Ofrecemos personalización completa: especificaciones, funciones, materiales, todo adaptado a las necesidades de su industria.
Respaldados por credenciales nacionales de alta tecnología y solidez de patentes, los productos Fujie brindan confiabilidad a largo plazo.
Nuestro sistema posventa incluye capacitación técnica, mantenimiento rápido y soporte global: siempre estaremos a su lado.
¿Listo para actualizar su proceso de filtración? Contáctenos hoy y permita que Fujie le brinde la solución de filtración que su operación realmente merece.
