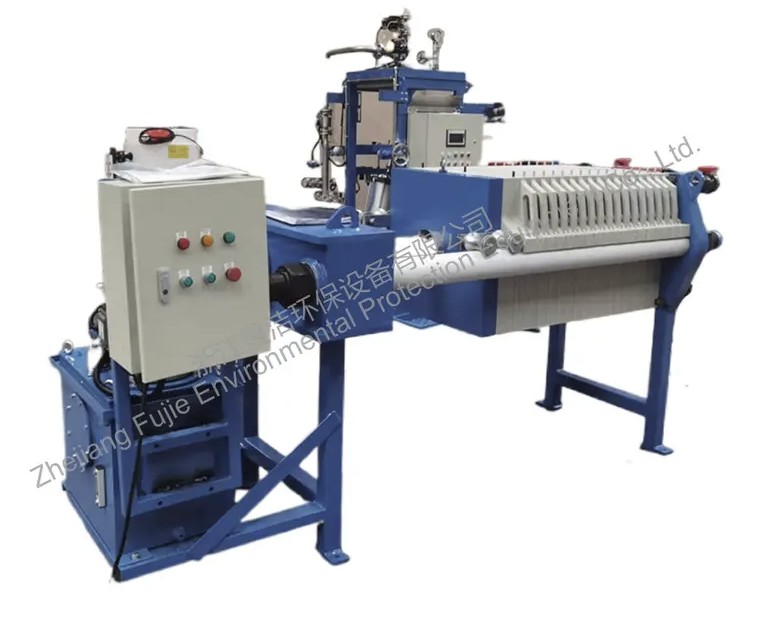

¿Alguna vez se preguntó por qué algunos filtros prensa producen tortas más secas que otras? La respuesta está en su diseño. Los filtros prensa son esenciales para la separación sólido-líquido en todas las industrias, desde el tratamiento de aguas residuales hasta el procesamiento químico. Dos tipos comunes: placa y marco y cámara empotrada , funcionan con principios similares pero difieren en estructura, rendimiento y necesidades de mantenimiento. En esta publicación, aprenderá cómo funciona cada tipo, sus ventajas clave y cómo elegir el mejor para su aplicación.
Un filtro prensa de placa y marco es uno de los primeros y más simples diseños utilizados para la separación sólido-líquido. Consiste en placas filtrantes alternas y marcos dispuestos en serie, sujetos firmemente entre sí mediante un sistema de sujeción. Cada marco actúa como una cámara que contiene el lodo, mientras que las placas en ambos lados sostienen la tela filtrante que captura los sólidos. Este diseño alterno permite una filtración eficiente incluso con partículas finas o bajas concentraciones de sólidos.
En una configuración típica, las placas y los marcos se apilan alternativamente dentro de un marco de esqueleto de acero. Las placas son planas y lisas y brindan soporte a la tela filtrante. Los marcos entre ellos forman espacios huecos donde se acumula el lodo y se acumulan las tortas de filtración. La lechada de alimentación entra a través de los orificios de las esquinas , mientras que el filtrado drena a través de los puertos de las esquinas opuestas . La mayoría de las unidades dependen de la sujeción manual, aunque las prensas más grandes pueden usar sistemas hidráulicos para un sellado más hermético.
Características estructurales clave
| Componente | Función |
|---|---|
| Lámina | Soporta la tela filtrante y proporciona una superficie de drenaje. |
| Marco | Retiene la papilla y define el espesor de la torta. |
| Tela de filtro | Retiene sólidos y permite el flujo de filtrado. |
| Puertos de alimentación | Ubicados en esquinas para distribución de purines. |
| Puertos de descarga | Saque el líquido filtrado del sistema. |
Así es como se desarrolla el proceso paso a paso:
Alimentación de lechada: La lechada se bombea a través de uno de los orificios de las esquinas hacia cada cavidad del marco.
Filtración: Los sólidos comienzan a acumularse en la tela, formando una fina capa de filtro.
Formación de torta: A medida que aumenta la presión, quedan atrapados más sólidos, creando una torta compacta.
Descarga de filtrado: el líquido transparente pasa a través de la tela, sale por los orificios de las esquinas no utilizados y se dirige a las tuberías de drenaje.
Eliminación de tortas: una vez que finaliza la filtración, se abre la prensa y las tortas se raspan manualmente, generalmente hacia una tolva ubicada debajo.
Consejo: Los operadores suelen utilizar espátulas o raspadores para quitar las tortas entre ciclos, manteniendo limpia la superficie del paño para la siguiente ejecución.
La prensa de placas y marcos sigue siendo popular para ciertos procesos de precisión debido a su flexibilidad y simplicidad.
Esto es lo que lo hace destacar:
Grosor del pastel ajustable: intercambie marcos de diferentes tamaños para controlar el volumen del pastel.
Medios de filtración versátiles: funciona con telas filtrantes, papel de filtro o membranas especiales.
Fácil mantenimiento: Reemplazo rápido de tela y bajo costo de instalación.
Capacidad de filtración fina: Excelente para bajas concentraciones de sólidos o aplicaciones de pulido, como productos farmacéuticos o químicos.
Estas prensas son ideales cuando la calidad de la filtración importa más que el volumen o la velocidad.
A pesar de su fiabilidad, este diseño tiene varias limitaciones operativas:
Riesgo de presión desigual: Los pequeños puertos de alimentación de las esquinas pueden obstruirse, provocando un flujo desigual y posible agrietamiento de la placa.
Problemas de fugas: las placas sin juntas permiten que el líquido se filtre o se absorba bajo presión.
Operación manual: Requiere remoción manual de torta, limpieza y reemplazo de tela entre ciclos.
Menor eficiencia: el procesamiento más lento lo hace inadecuado para líneas de producción automatizadas o a gran escala..
| Limitación | Impacto en la operación |
|---|---|
| Puerto de alimentación obstruido | Llenado desigual de la cámara y posibles daños. |
| Fuga | Pérdida de producto y desorden durante la operación. |
| Eliminación manual de pasteles | Mayor demanda laboral y tiempo de inactividad. |
| Escalabilidad limitada | Más adecuado para lotes pequeños o pruebas. |
Incluso con estos inconvenientes, el filtro prensa de placa y marco sigue siendo una herramienta valiosa para procesos de filtración precisos en lotes pequeños.
Un filtro prensa de cámara empotrada es la evolución moderna del sistema tradicional de placa y marco. En lugar de utilizar placas y marcos separados, utiliza placas empotradas que encajan para formar cámaras. Cuando dos placas se presionan entre sí, crean una cavidad, o 'cámara empotrada', donde los sólidos se acumulan y forman tortas de filtración. Este diseño permite un sellado más fuerte, un funcionamiento con mayor presión y una automatización más sencilla en comparación con los sistemas más antiguos.
En esta configuración, cada placa de filtro tiene un hueco poco profundo moldeado en ambos lados. Cuando se sujetan dos placas, los huecos se alinean para formar una única cámara para la suspensión. Las telas filtrantes están montadas en cada placa, atrapando los sólidos y dejando pasar el líquido. La lechada de alimentación ingresa a través de un puerto de entrada central , que la distribuye uniformemente por todas las cámaras. El líquido filtrado, o filtrado , sale a través de los puertos de descarga de las esquinas hacia un colector de drenaje.
Descripción general del diseño simplificado
| Descripción | del componente |
|---|---|
| Placa empotrada | Tiene depresiones en ambos lados formando cámaras cuando se emparejan. |
| Tela de filtro | Cubre cada placa para capturar sólidos. |
| Puerto de alimentación central | Permite una distribución uniforme del lodo en todas las cámaras. |
| Puertos de esquina | Drene el filtrado al colector de salida. |
| Marco hidráulico | Proporciona presión de sujeción para sellado y operación. |
Esta estructura integrada reemplaza la necesidad de marcos separados, haciéndola más compacta y eficiente para operaciones industriales.
El proceso de filtración ocurre en varios pasos:
Llenado: la lechada se bombea al filtro prensa a través del puerto de alimentación central.
Formación de torta: Los sólidos se acumulan en ambos lados de la tela filtrante, formando una capa uniforme.
Filtración: el líquido transparente pasa a través de la tela y se drena a través de los puertos de las esquinas.
Deshidratación: Aumenta la presión, eliminando la humedad residual y compactando la torta.
Descarga de pasteles: una vez llenos, los platos se abren automática o manualmente y los pasteles caen en los contenedores de recolección que se encuentran debajo.
Cada ciclo produce tortas de filtración densas y con baja humedad, ideales para industrias que requieren filtrado limpio y recuperación eficiente de sólidos.
Consejo: El hueco cónico ayuda a que los pasteles se desprendan fácilmente sin que se peguen a las superficies del plato.
Las modernas prensas de cámara empotrada están diseñadas para brindar durabilidad y automatización. Por lo general, están hechos de polipropileno para brindar resistencia química y peso ligero. La mayoría de las unidades incluyen sistemas de sujeción hidráulica para aplicar una presión uniforme entre las placas. Los modelos más grandes pueden presentar desplazamiento automático de placas para reducir el trabajo manual.
Vienen en dos configuraciones:
| Tipo | Descripción | Pros | Contras Efecto |
|---|---|---|---|
| Empaquetado | Las juntas de goma sellan alrededor de los puertos y bordes. | Funcionamiento limpio y sin fugas. | Reemplazo de tela más lento. |
| Sin juntas | Utilice paños con bordes de látex o tiras selladoras. | Mantenimiento más rápido. | Es posible que haya un poco más de fuga. |
Esta flexibilidad permite a los usuarios elegir entre conveniencia y eficiencia de sellado según las necesidades de su aplicación.
La prensa de cámara empotrada ofrece varios beneficios sobre diseños más antiguos:
El llenado uniforme a través de la alimentación central evita la acumulación desigual de presión.
Maneja presiones operativas más altas , lo que resulta en tortas de filtración más secas.
Reducción del riesgo de obstrucción y menor posibilidad de dañar la placa.
Un mejor sellado minimiza las fugas y la pérdida de producto.
El hueco cónico permite una rápida liberación del pastel sin raspar.
Admite la automatización , lo que lo hace perfecto para líneas de filtración continua a gran escala.
Estas ventajas lo convierten en la opción preferida para industrias que manejan lodos con alto contenido de sólidos o que requieren una intervención manual mínima.
Aunque eficiente, este sistema no está exento de desafíos:
El espesor fijo de la torta , determinado por el hueco de la placa, limita la flexibilidad para la variación del proceso.
El reemplazo de telas más complejo , especialmente en los modelos con juntas, lleva más tiempo.
Mayor inversión inicial debido a componentes avanzados y sistemas de automatización.
Mayor huella en algunas instalaciones debido a unidades hidráulicas y mecanismos de cambio.
| Desventaja | Característica |
|---|---|
| Profundidad de la cámara fija | No se puede ajustar fácilmente el volumen del pastel. |
| Tiempo de reemplazo de tela | Aumenta el tiempo de inactividad por mantenimiento. |
| Mayor costo | Compensado por una mayor eficiencia a largo plazo. |
A pesar de estas limitaciones, las prensas de cámara empotrada siguen siendo el estándar de la industria para operaciones de filtración modernas y de alta eficiencia.
Al elegir entre un filtro prensa de placa y marco y un filtro prensa de cámara empotrada , es útil saber qué los diferencia. Ambos realizan el mismo trabajo básico (separar sólidos de líquidos), pero difieren en estructura, operación y eficiencia . Analicemos sus principales distinciones para ayudarle a decidir qué diseño se adapta mejor a su proceso.
La prensa de placas y marcos utiliza placas y marcos alternos para formar cámaras. Por el contrario, la prensa de cámara empotrada se basa en placas con cavidades integradas. Ese diseño elimina la necesidad de marcos separados, lo que hace que la configuración sea más compacta y resistente a las fugas.
Comparación rápida:
| Filtro prensa de placa y marco | Cámara | empotrada Filtro prensa |
|---|---|---|
| Estructura | Placas y marcos alternos | Sólo placas empotradas |
| Ubicación del feed | Alimentación de la esquina | Alimentación central |
| Grosor de la torta | Ajustable cambiando el tamaño del marco. | Fijado por la profundidad de la cámara. |
| Manejo de presión | Rango de presión moderado | Maneja presiones más altas fácilmente |
| Caza de focas | Sin juntas; puede gotear ligeramente | Empaquetado; sello fuerte y seguro |
| Mantenimiento | Se necesita una limpieza sencilla pero frecuente. | Menos frecuente, ligeramente más complejo. |
| Automatización | Operación principalmente manual | Soporta sistemas hidráulicos y automatizados. |
| Lo mejor para | Filtración fina, lotes pequeños o pruebas a escala de laboratorio | Deshidratación industrial, procesos de gran volumen. |
El sistema de alimentación es una de las mayores diferencias. Los diseños de placas y marcos introducen lechada a través de orificios en las esquinas, que pueden obstruirse con el tiempo. Las prensas de cámara empotrada utilizan una alimentación central , lo que permite un flujo más suave y una distribución de presión más uniforme. Como resultado, las cámaras se llenan uniformemente y reducen la tensión de la placa. Las unidades de cámara empotrada también manejan una presión más alta , lo que ayuda a eliminar más agua y producir tortas más secas . Las prensas de placa y marco, si bien son más simples, son mejores para presiones más bajas o necesidades de filtración suave donde la precisión importa más que la velocidad.
Los sistemas de placas y marcos son más fáciles de limpiar pero lo necesitan con más frecuencia. Los operadores pueden quitar rápidamente las telas o reemplazar los papeles de filtro entre corridas. Sin embargo, el diseño sin juntas significa que las fugas ocasionales son inevitables. Las prensas de cámara empotrada, por otro lado, requieren menos trabajo manual una vez en funcionamiento. Las placas con juntas proporcionan sellos herméticos y los desplazadores de placas automatizados pueden descargar las tortas rápidamente. El mantenimiento requiere más habilidad, pero es menos frecuente: ideal para operaciones continuas o a gran escala.
Cada tipo brilla en su propio entorno:
Filtro prensa de placa y marco: ideal para laboratorios de investigación , de filtración fina o pequeños procesos químicos donde se necesita flexibilidad.
Filtro prensa de cámara empotrada: preferido para aguas residuales industriales, , minería , , metalurgia y procesamiento de alimentos , donde el alto rendimiento y la sequedad son clave.
Consejo: Si su proceso valora un filtrado limpio y una operación controlada, elija placa y marco. Para líneas de producción automatizadas o de deshidratación de servicio pesado, opte por una prensa de cámara empotrada.
Seleccionar el filtro prensa adecuado no se trata solo de costos: se trata de adaptar el rendimiento a su proceso. Cada lodo se comporta de manera diferente y cada industria exige eficiencia, sequedad y facilidad de uso específicas. A continuación le mostramos cómo decidir qué tipo se adapta mejor a sus necesidades.
El primer paso es entender lo que estás filtrando. Diferentes lodos requieren diferentes diseños de filtración.
Concentración de sólidos: si la lechada tiene un bajo contenido de sólidos, un filtro prensa de placa y marco funciona mejor. Permite una filtración fina y evita el bloqueo en caminos de alimentación estrechos. Los alimentos con alto contenido de sólidos, como lodos o relaves mineros, son adecuados para las prensas de cámara empotrada , que manejan materiales gruesos bajo presión.
Tamaño de partícula: Las partículas pequeñas y finas necesitan una prensa que pueda usar papel de filtro o telas densas , como el modelo de placa y marco.
Los materiales más gruesos forman tortas estables más fácilmente, ideales para cámaras empotradas.
Viscosidad de la lechada: las lechadas espesas y viscosas se benefician de cámaras empotradas con alimentación central que promueven un llenado uniforme y un flujo más rápido.
Consejo: Pruebe siempre primero un lote pequeño: ayuda a predecir el espesor del revoque y la eficiencia de deshidratación.
Sus objetivos de producción definen qué prensa funciona mejor. Piensa en cuánto procesas, qué tan rápido y qué tan secos necesitas tus pasteles.
| Requisito | Mejor opción | Por qué |
|---|---|---|
| Filtración fina | Placa y Marco | Mayor control sobre los medios y el espesor de la torta. |
| Deshidratación a granel | Cámara empotrada | Mayor presión y cámaras más grandes. |
| Tiempo de ciclo corto | Cámara empotrada | El funcionamiento automático reduce el tiempo de inactividad. |
| Filtración de pulido | Placa y Marco | Maneja cargas sólidas bajas de manera eficiente. |
Considere también el rendimiento : si necesita un funcionamiento continuo, las unidades de cámara empotrada pueden manejar volúmenes más altos con menos interrupciones. Para trabajos especiales o por lotes, los modelos de placa y marco ofrecen la flexibilidad de ajustar el área de filtración o el tipo de medio.
Los factores prácticos suelen decidir la elección final más que el proceso en sí.
Nivel de automatización: si necesita desplazamiento automatizado de placas o sujeción hidráulica, opte por prensas de cámara empotrada . Para operación manual y configuraciones más pequeñas, las prensas de placa y marco son más simples y económicas.
Mantenimiento y habilidad: Las unidades de placa y marco son fáciles de mantener pero necesitan una limpieza más frecuente. Las cámaras empotradas duran más entre ciclos de mantenimiento, pero requieren operadores capacitados para reemplazar las juntas o la tela.
Uso de energía y espacio: las prensas empotradas son más compactas para su capacidad pero consumen más energía para el funcionamiento hidráulico. Las prensas de placas y marcos ocupan más espacio pero consumen menos energía en general.
| factorizar | Cámara empotrada | de placa y marco |
|---|---|---|
| Automatización | Manual | Hidráulico / automático |
| Frecuencia de mantenimiento | Alto | Bajo |
| Habilidad del operador | Básico | Intermedio |
| Uso de energía | Bajo | Moderado a alto |
| Huella | Más grande | Más compacto |
Diferentes industrias dependen de diferentes diseños; aquí es donde brilla cada filtro prensa:
Filtro prensa de placa y marco
Laboratorios que manejan pruebas de lotes pequeños o pruebas piloto.
Plantas farmacéuticas o de química fina que necesitan un filtrado ultraclaro.
Aplicaciones de pulido que eliminan trazas de sólidos de líquidos.
Filtro prensa de cámara empotrada
Plantas depuradoras de aguas residuales que separan los fangos de forma eficiente.
Minería y metalurgia para deshidratación de relaves y concentrados.
Procesamiento de alimentos para filtrar lodos espesos como pulpa de fruta o almidón.
Producción química donde la alta presión y la sequedad mejoran la recuperación del producto.
Sugerencia: si su proceso exige velocidad, consistencia y automatización, opte por una prensa de cámara empotrada. Si valora la flexibilidad, la claridad y la precisión, limítese a un diseño de placa y marco.
El filtro prensa de placa y marco es flexible, simple e ideal para filtración fina. El filtro prensa de cámara empotrada maneja presiones más altas, sella mejor y se adapta a la deshidratación a escala industrial. La elección del sistema adecuado depende del tipo de lodo, los objetivos del proceso y la escala de producción. Asóciese con un fabricante confiable para garantizar una solución perfectamente adaptada a sus necesidades de filtración.
El filtro prensa de placa y marco utiliza placas y marcos separados para formar cámaras, mientras que el filtro prensa de cámara empotrada utiliza placas con cavidades incorporadas. El diseño empotrado soporta presiones más altas, ofrece un mejor sellado y admite la automatización para la filtración a gran escala.
El filtro prensa de cámara empotrada generalmente produce tortas más secas porque puede operar bajo presión más alta y garantiza un llenado uniforme. Su diseño sellado y de alimentación central mejora la eficiencia de deshidratación y reduce el contenido de humedad en la torta final.
Elija un filtro prensa de placa y marco cuando su proceso implique partículas finas , de baja concentración de sólidos o filtración de lotes pequeños . Es ideal para laboratorios, productos farmacéuticos y aplicaciones de pulido químico donde la precisión y la claridad son más importantes que la velocidad.
El filtro prensa de cámara empotrada es mejor para aplicaciones a escala industrial como tratamiento de aguas residuales, minería y procesamiento de alimentos. Admite funcionamiento hidráulico o automático , requiere menos manipulación manual y ofrece una filtración constante de alto volumen.
Evalúe las características de su lodo (contenido de sólidos, viscosidad, tamaño de partículas) y los objetivos del proceso (rendimiento, sequedad, automatización). Luego, consulte a un fabricante confiable como Zhejiang Fujie para diseñar un sistema de filtro prensa adaptado a sus requisitos de materiales, espacio y rendimiento.
