Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-10-15 Origen:Sitio

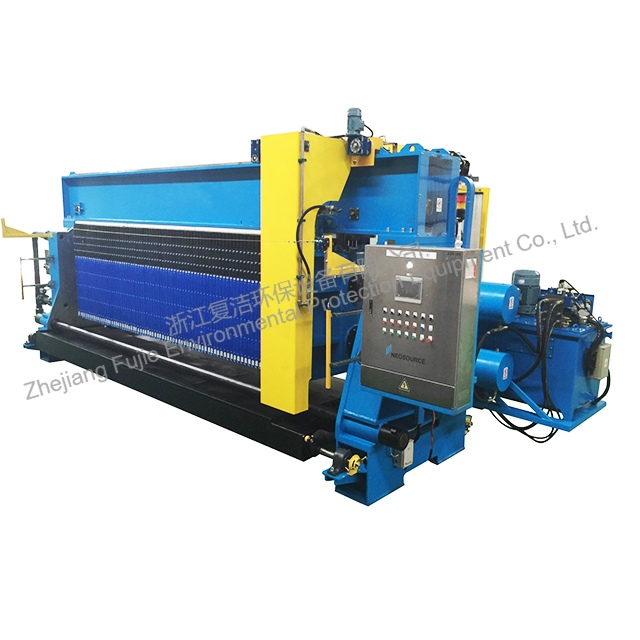

En la separación líquido-sólido de alto volumen, el marco estructural del equipo de filtración dicta la confiabilidad a largo plazo, la frecuencia del mantenimiento y la seguridad del operador. La selección de una arquitectura de marco incorrecta para las características específicas del lodo (particularmente materiales altamente corrosivos, tóxicos o excepcionalmente pesados) da como resultado un desgaste prematuro de los rieles, desalineación frecuente de las placas y un mayor tiempo de inactividad operativa. Independientemente del tipo de marco, las instalaciones industriales dependen de la filtración a presión para eliminar impurezas, extraer el filtrado claro y producir una torta de filtración altamente seca. Este proceso a menudo logra un contenido de sólidos significativamente mayor que los métodos de deshidratación alternativos, como las prensas de banda. Evaluar las realidades mecánicas de los diseños de barras laterales estándar frente a la arquitectura suspendida de un filtro prensa elevado es un requisito importante en la etapa de decisión. Esta guía desglosa las diferencias estructurales, las compensaciones operativas y los criterios de éxito de aplicaciones específicas para informar la adquisición de bienes de capital.
Carga estructural: La barra lateral presiona las placas de soporte de los rieles laterales, haciéndolas susceptibles al desgaste debido a tortas pesadas, mientras que los diseños elevados suspenden las placas de una viga superior, aislando el mecanismo de carga de la zona de filtración.
Resistencia a la corrosión: Las arquitecturas aéreas protegen inherentemente los mecanismos de cambio y los rieles contra la descarga de torta corrosiva y las salpicaduras de filtrado, lo que extiende la vida útil del equipo en aplicaciones químicas agresivas.
Compatibilidad con la automatización: El filtro prensa de suspensión aérea es generalmente superior para el cambio de placas completamente automático y de alta velocidad, lo que reduce los tiempos de ciclo en entornos de trabajo continuo.
Relación costo-valor: mientras que las prensas de barra lateral ofrecen un gasto de capital inicial más bajo y una huella vertical más pequeña, las prensas aéreas producen un gasto operativo más bajo en aplicaciones de trabajo pesado a través de un mantenimiento reducido y una eficiencia automatizada.
La filtración a presión funciona según un principio mecánico sencillo: utilizar presión hidráulica para forzar la suspensión a través de las telas filtrantes, separando los líquidos claros de las impurezas sólidas. El lodo se bombea a cámaras cerradas formadas por placas empotradas. A medida que la bomba de alimentación continúa empujando material hacia las cámaras, los sólidos se acumulan en la tela filtrante mientras el líquido pasa a través del tejido y sale por los puertos de drenaje. Los operadores de la planta dependen de una secuencia específica de eventos para lograr un secado óptimo de la torta.
La unidad de potencia hidráulica (HPU) se activa y extiende el cilindro principal para comprimir el paquete de placas.
El sistema de sujeción alcanza una presión máxima, que a menudo supera los 4000 psi en el cilindro, para bloquear las placas y sellar las juntas tóricas.
La bomba de alimentación de lodo se activa, empujando el material hacia el paquete de placas cerradas a presiones que generalmente oscilan entre 100 y 225 psi.
Los sólidos se acumulan en la tela filtrante, formando la capa de torta inicial, que luego actúa como medio de filtración principal.
El filtrado pasa a través del tejido de tela y sale a través de puertos de drenaje internos hacia un colector.
La bomba de alimentación alcanza su límite máximo de presión, lo que indica que las cámaras están llenas y la formación de la torta está completa.
El sistema de cierre interactúa directamente con el marco estructural para mantener la integridad del sistema. El esqueleto de acero de la máquina consta de un cabezal estacionario, un soporte del cilindro hidráulico y elementos tensores que los conectan. El diseño de estos miembros de tensión crea la diferencia fundamental entre los distintos tipos de filtros prensa disponibles en el mercado actual. El marco debe absorber enormes fuerzas opuestas sin deformarse. Si el marco se dobla bajo carga, las placas se separan, lo que hace que la lechada a alta presión salga disparada por los lados.
La arquitectura de barra lateral tradicional es la configuración más común que se encuentra en la deshidratación industrial. En este diseño, las placas de filtro descansan directamente sobre dos vigas laterales paralelas que conectan el cabezal estacionario con el extremo trasero hidráulico. Cada placa presenta manijas que sobresalen en sus costados, que se ubican sobre las tiras de desgaste montadas en los rieles laterales. Estas tiras de desgaste generalmente se fabrican con polietileno UHMW o acero inoxidable para reducir la fricción.
La ruta de carga en una configuración de barra lateral es directa y lateral. Todo el peso de las placas, la torta de filtración húmeda acumulada y el volumen interno de lodo se transfieren directamente hacia los rieles laterales. A medida que la prensa se abre y se cierra, el mecanismo de cambio arrastra las pesadas placas a lo largo de estos rieles. Este deslizamiento constante genera una fricción importante, que requiere una lubricación regular y el reemplazo periódico de las tiras de desgaste para evitar que las placas se atasquen o salten de la vía.
Los diseños de barra lateral dominan los casos de uso estándar donde los pesos de las tortas siguen siendo moderados. Las plantas de tratamiento de aguas residuales municipales dependen en gran medida de prensas de barra lateral para procesar lodos biológicos, que normalmente tienen una gravedad específica cercana a 1,0. Las operaciones mineras estándar que procesan relaves más livianos, así como aplicaciones de lodos industriales no corrosivos, se benefician de la simplicidad de este diseño. Debido a que los rieles laterales funcionan como miembros tensores que mantienen cerrada la prensa, la ingeniería es sencilla y muy efectiva para materiales estándar.
Un filtro prensa de suspensión aérea altera fundamentalmente la trayectoria de carga estructural. En lugar de descansar sobre rieles laterales, las placas de filtro cuelgan de una robusta estructura de doble viga o de una sola viga en I ubicada completamente encima del paquete de filtro. Los miembros de tensión que mantienen cerrada la prensa durante la sujeción hidráulica están completamente separados del mecanismo de soporte de la placa y, a menudo, toman la forma de tirantes de alta resistencia colocados fuera de la zona de salpicadura.
Esta arquitectura suspendida utiliza un sistema de suspensión de doble punto fijado a la parte superior de cada placa. El peso de las placas y la pesada torta de filtración se suspende de la viga superior. Debido a que las placas cuelgan libremente, la gravedad las coloca en una posición perfectamente vertical. Cuando el carro de cambio mueve las placas, estas ruedan a lo largo de la vía de la viga superior sobre cojinetes de alta carga en lugar de deslizarse a través de un riel lateral con mucha fricción. Esta acción de rodadura requiere significativamente menos fuerza y elimina el raspado de metal contra metal inherente a los diseños de barras laterales.
Los casos de uso principales para diseños aéreos implican entornos operativos extremos. Las plantas de procesamiento de productos químicos altamente corrosivos los utilizan porque los filtrados agresivos no pueden gotear sobre las vigas de carga. El procesamiento metalúrgico pesado requiere marcos elevados porque el peso de la torta de filtración de alta densidad haría que los rieles laterales estándar se arquearan o fallaran. Las aplicaciones de calidad alimentaria y las plantas farmacéuticas prefieren diseños elevados porque la ausencia de rieles laterales permite una limpieza sin obstáculos y evita la acumulación de bacterias en grietas ocultas.
Las tortas de filtración pesadas causan fricción severa y desgaste en los rieles de las barras laterales. Cuando se procesan concentrados minerales o lodos industriales de alta densidad, el peso combinado de las placas y los sólidos retenidos ejerce una inmensa presión hacia abajo sobre las vigas laterales. Con el tiempo, este peso hace que las tiras de desgaste se degraden de manera desigual. A medida que las tiras de desgaste fallan, las placas comienzan a arrastrarse, lo que provoca que las placas se tuerzan durante los ciclos de apertura y cierre. Una placa torcida impide que el sistema hidráulico logre un sellado adecuado, lo que provoca fugas, telas filtrantes dañadas y placas agrietadas.
La gravedad proporciona una clara ventaja de alineación en arquitecturas suspendidas. Debido a que las placas cuelgan de la viga superior, naturalmente se alinean verticalmente. La viga superior absorbe el enorme peso estático del lodo sin someter el mecanismo de cambio a fricción lateral. Los rodamientos de los soportes colgantes permiten que incluso las placas más pesadas se muevan suavemente a lo largo de la vía. Esta eliminación de la fricción por deslizamiento reduce drásticamente el desgaste de los mangos de las placas y garantiza que el paquete de placas permanezca perfectamente paralelo durante la fase de sujeción a alta presión.
Parámetro técnico | Prensa de filtro de barra lateral | Prensa de filtro aéreo |
|---|---|---|
Cargar ruta | El peso descansa directamente sobre los rieles laterales. | El peso está suspendido de las vigas de soporte superiores. |
Movimiento de la placa | Fricción deslizante a lo largo de las tiras de desgaste. | Fricción de rodadura mediante cojinetes en una vía superior. |
Mecanismo de alineación | Se basa en la integridad del riel y el ajuste manual. | Autoalineación asistida por gravedad (pendiente vertical). |
Peso ideal de la lechada | Gravedad específica de ligera a moderada (SG < 1,5). | Gravedad específica alta (SG > 1,5) y tortas densas. |
Las operaciones de filtro prensa varían desde sistemas completamente manuales hasta sistemas completamente automatizados. El cambio manual requiere que los operadores separe físicamente cada placa después de un ciclo de filtración para liberar la torta. Los sistemas semiautomáticos utilizan una transmisión mecánica básica por cadena para tirar de las placas una por una. Si bien las prensas de barra lateral pueden acomodar palancas de cambio automáticas, el carro de cambio debe viajar a lo largo de los mismos rieles laterales que están expuestos a lodo, suciedad y líquidos corrosivos. La acumulación de escombros en estos rieles con frecuencia atasca las ruedas dentadas, lo que provoca retrasos en el ciclo y requiere la intervención constante del operador para limpiar las vías.
Los diseños elevados destacan en automatización porque el carro de cambio se desplaza sobre la viga superior limpia. Un filtro prensa automático configurado con un marco superior mantiene todos los motores de accionamiento, cadenas y sensores de proximidad de forma segura sobre la zona húmeda. Este entorno operativo limpio permite sistemas de apertura de múltiples placas de alta velocidad. Las prensas aéreas avanzadas utilizan motores de transmisión de frecuencia variable (VFD) para tirar de tres, cinco o incluso todas las placas simultáneamente sin atascarse. Al descargar toda la torta de filtración en una fracción del tiempo que lleva una prensa de barra lateral estándar, las instalaciones pueden aumentar significativamente su rendimiento diario.
El análisis de la zona de caída revela una vulnerabilidad importante en los diseños de marcos tradicionales. En una prensa de barra lateral, los rieles laterales se colocan directamente debajo de los bordes de las placas de filtro. Cuando se abre la prensa, la torta, la lechada residual y el filtrado ácido o cáustico caen directamente hacia abajo. Gran parte de este material cae directamente sobre los rieles laterales, las tiras de desgaste y las cadenas de cambio. En aplicaciones mineras o químicas, esta exposición constante a materiales abrasivos y corrosivos degrada rápidamente la estructura de acero al carbono. Incluso los recubrimientos epóxicos de alta calidad eventualmente fallan debido al raspado mecánico de las placas móviles, exponiendo el acero en bruto a una rápida oxidación.
El beneficio de aislamiento de la configuración superior resuelve este problema estructuralmente. Todas las piezas móviles críticas, sensores electrónicos y soportes estructurales están ubicados sobre la zona de descarga. Cuando las placas se separan, la torta de filtración cae libremente en el conducto de eliminación o transportador de abajo sin golpear ninguna parte de la estructura de la máquina. Esta separación física elimina la degradación química de los sistemas de accionamiento y protege la integridad estructural de la prensa. Para procesos que involucran ácido sulfúrico, soda cáustica o sílice altamente abrasiva, retirar el marco de carga de la zona de salpicadura es la única forma confiable de garantizar la supervivencia del equipo a largo plazo.
Hacer coincidir la densidad de la lechada con el tipo de marco determina el éxito mecánico de la instalación. Los ingenieros de planta deben evaluar la gravedad específica del material de alimentación antes de seleccionar un marco. Las prensas de barra lateral funcionan excepcionalmente bien para lodos orgánicos más livianos que se encuentran en aguas residuales municipales o en el procesamiento de alimentos. Estos materiales producen una torta de filtración relativamente liviana que no sobrecarga los rieles laterales. El uso de una prensa de barra lateral para estas aplicaciones mantiene bajos los costos de capital y al mismo tiempo cumple con todos los requisitos estructurales.
Las aplicaciones industriales pesadas exigen diseños elevados. Los lodos de alta gravedad específica, como los que se encuentran en el procesamiento de zinc, plomo, cobre y oro, producen tortas de filtración increíblemente densas. Una sola placa filtrante de gran formato llena de concentrado metalúrgico puede pesar cientos de kilogramos. Cuando se multiplica en una prensa de 150 platos, la carga estática total fácilmente hace que los rieles laterales estándar se doblen hacia afuera. Esta curvatura compromete el sello hidráulico y provoca reventones catastróficos. Las vigas superiores de alta resistencia de una prensa aérea están diseñadas específicamente para manejar estas cargas verticales masivas sin transferir tensión al mecanismo de sellado.
El mantenimiento de rutina de un filtro prensa implica lavar las telas filtrantes, reemplazar las placas dañadas y, ocasionalmente, ayudar a que caigan las tortas de filtración rebeldes. Las prensas de barra lateral requieren que los operadores pasen la mano por encima de los rieles laterales para acceder al paquete de filtros. Esta barrera física dificulta la limpieza exhaustiva de los paños y obliga a los operadores a adoptar posiciones incómodas y poco ergonómicas. Si una torta pesada no cae, los operadores deben usar raspadores mientras se inclinan sobre los rieles, lo que aumenta el riesgo de lesiones por la caída de escombros o el movimiento accidental de la placa.
Los diseños elevados resaltan el acceso lateral sin obstáculos como una ventaja principal de seguridad y mantenimiento. Con las vigas estructurales ubicadas encima de las placas, los lados del paquete filtrante quedan completamente abiertos. Esta arquitectura abierta proporciona varios beneficios operativos distintos.
Los operadores pueden pararse directamente al lado de las placas para realizar inspecciones visuales de las superficies de sellado.
Los equipos de mantenimiento pueden cambiar telas filtrantes pesadas de forma segura sin levantarlas por encima de los rieles laterales que llegan hasta la cintura.
El personal puede utilizar varillas de lavado a alta presión (800-1000 psi) directamente sobre las superficies de filtración sin forzar la espalda.
Las instalaciones pueden integrar a la perfección sistemas robóticos automatizados de lavado de telas que se desplazan por los lados de la prensa.
Las limitaciones de las instalaciones a menudo dictan la selección del equipo. Las prensas de barra lateral requieren un espacio vertical significativamente menor, lo que las hace adecuadas para instalaciones con techos bajos o plataformas de varios niveles existentes. Debido a que el soporte estructural es lateral, la altura total de la máquina se mantiene al mínimo. Esta huella vertical compacta simplifica la instalación en plantas más antiguas donde modificar la línea del techo o elevar grúas puente no es financieramente viable.
Las prensas aéreas requieren un espacio libre importante. Las enormes vigas de soporte superiores, el mecanismo de desplazamiento del carro y las patas estructurales requieren una envolvente de instalación alta. La planificación de las instalaciones debe tener en cuenta este aumento de altura, garantizando un espacio libre adecuado para los puentes grúa utilizados durante la instalación y el mantenimiento. Las cargas puntuales concentradas de las pesadas patas de soporte también requieren cimientos de hormigón robustos. Los ingenieros de la planta deben verificar que la losa del piso existente pueda soportar las cargas dinámicas, lo que a menudo requiere plataformas de concreto reforzado con barras de refuerzo y pernos de anclaje de gran tamaño.
Los equipos de adquisiciones deben reconocer el mayor gasto de capital inicial de una configuración general. La fabricación de un marco suspendido requiere acero estructural significativamente más pesado para las vigas de soporte superiores y columnas verticales robustas para soportar las cargas dinámicas. Las tolerancias de ingeniería son más estrictas y los mecanismos de cambio utilizan rodamientos y orugas de alta resistencia en lugar de simples cadenas deslizantes. Esta mayor complejidad de materiales y fabricación se traduce directamente en un precio de compra más alto en comparación con un modelo de barra lateral estándar.
Las instalaciones industriales deben calcular los ahorros operativos a largo plazo durante la vida útil del equipo. En aplicaciones de servicio pesado, el diseño superior reduce drásticamente el consumo de piezas de desgaste como bloques deslizantes, tiras de desgaste y cadenas de cambio. Debido a que el mecanismo de cambio opera en una zona limpia sobre el lodo, los equipos de mantenimiento pasan muchas menos horas solucionando problemas de carros atascados o reemplazando sensores corroídos. La automatización confiable reduce los costos de mano de obra directa, ya que no es necesario que los operadores supervisen cada ciclo. Menos interrupciones no planificadas y tiempos de ciclo consistentes compensan rápidamente la prima de CapEx inicial en entornos agresivos.
Ambos estilos de cuadro se adaptan a diversas tecnologías de placas, pero la configuración específica influye en gran medida en el rendimiento. Las configuraciones tradicionales de placa y marco utilizan placas sólidas alternas y marcos huecos, que están en gran medida obsoletos en las aplicaciones modernas de alta presión. Hoy en día, la configuración del filtro prensa de cámara es el estándar de la industria. Las placas de la cámara cuentan con superficies rebajadas que forman la cavidad del pastel cuando se unen, lo que permite presiones de alimentación más altas y una mejor formación del pastel.
La integración de tecnología de placas avanzada produce enormes mejoras en el rendimiento. La implementación de un sistema de filtro prensa de membrana dentro de un marco superior permite a las instalaciones lograr tortas hasta un 20 % más secas y tiempos de ciclo un 50 % más rápidos. Las placas de membrana cuentan con superficies flexibles que se inflan con agua o aire a alta presión después del ciclo de alimentación inicial. Esta compresión física comprime mecánicamente la torta de filtración a presiones de hasta 16 bar, expulsando la humedad residual antes de que se abra la prensa. Las tortas secadoras reducen drásticamente los gastos de secado térmico y reducen los costos de transporte para la eliminación de desechos.
Se puede diseñar Los diseños superiores ofrecen mucha más flexibilidad para integrar funciones periféricas avanzadas. Debido a que los lados y el fondo no están obstruidos, los ingenieros pueden agregar fácilmente bandejas de goteo para recoger el agua de lavado, agitadores de tortas automáticos para desalojar los sólidos pegajosos y conductos de descarga personalizados sin interferir con el marco estructural. un filtro prensa personalizado en una configuración de barra lateral o superior para cumplir con los requisitos específicos de la planta.
El principal riesgo durante la implementación de una prensa aérea implica la alineación estructural. Debido a que las placas cuelgan de un carril superior, toda la máquina debe estar perfectamente nivelada. Si los cimientos se asientan de manera desigual o las patas de soporte se instalan fuera de nivel, la viga superior se inclinará. Esta desalineación hace que las placas pesadas se desplacen hacia el extremo inferior, haciendo imposible que el carro de cambio se enganche correctamente con los soportes colgantes. El carro se atascará, detendrá la producción y dañará potencialmente los motores de accionamiento.
Para mitigar este riesgo, los directores de proyecto deben exigir protocolos de instalación estrictos. Los instaladores deben seguir una secuencia precisa para garantizar la integridad estructural.
Verifique la capacidad de carga de la base de concreto y asegúrese de que la superficie esté preparada para cargas puntuales pesadas.
Ejecute la alineación láser en las vigas de soporte superiores para garantizar que la pista esté perfectamente nivelada en toda la longitud de la prensa.
Aplique lechada epóxica de alta resistencia que no se contraiga debajo de las placas base para bloquear las patas de soporte en una posición vertical.
Asegure el marco con pernos de anclaje de alta resistencia apretados según las especificaciones exactas del fabricante.
Pruebe el carro de cambio bajo carga hidráulica completa antes de introducir lodo en el sistema.
Asociarse con un proveedor sin experiencia en dinámicas de suspensión aérea introduce graves riesgos operativos. Los marcos elevados requieren una ingeniería compleja para gestionar las cargas dinámicas durante el desplazamiento de la placa y las cargas estáticas durante la sujeción hidráulica. Una viga superior con una ingeniería deficiente se desviará bajo presión. Si la viga se hunde incluso unos pocos milímetros en el centro, las placas no sellarán correctamente, lo que provocará explosiones de lodo a alta presión que pondrán en peligro a los operadores y dañarán las telas filtrantes.
Mitigar esto requiere una investigación rigurosa de los proveedores. Evalúe al fabricante de filtros prensa en función de su historial verificado con aplicaciones de alto tonelaje y servicio pesado. Exija ver datos de análisis de elementos finitos (FEA) para sus diseños de marcos, que demuestren que la viga superior no se deformará bajo la máxima fuerza de sujeción hidráulica. Evalúe sus capacidades de soporte posterior a la instalación, asegurándose de que brinden puesta en servicio en el sitio, capacitación de operadores y repuestos fácilmente disponibles para los mecanismos de cambio específicos utilizados en sus modelos aéreos.
Extraiga una muestra de lodo representativa y realice una prueba piloto para determinar el peso exacto de la torta y los tiempos del ciclo de filtración.
Calcule la gravedad específica y los niveles de pH de su material de alimentación para establecer requisitos básicos estructurales y de recubrimiento.
Solicite un modelo comparativo de CapEx y OpEx a su proveedor de equipos para configuraciones de barra lateral y aéreas.
Evalúe el espacio libre vertical de su instalación y la capacidad de carga de los cimientos para confirmar la compatibilidad del marco superior.
R: La principal ventaja es aislar los mecanismos de carga y desplazamiento de la zona de descarga del revoque. Esto previene la corrosión, reduce el desgaste de las piezas móviles y permite un acceso lateral sin obstáculos para el mantenimiento.
R: Sí. El término cámara se refiere al estilo de las placas filtrantes, mientras que techo se refiere al marco estructural. Las placas de cámara y las placas de compresión de membrana se integran frecuentemente en marcos de suspensión superiores para maximizar la separación sólido-líquido.
R: Si bien se pueden operar de forma semiautomática, los diseños elevados son los preferidos para los sistemas totalmente automáticos. La viga superior limpia permite un desplazamiento confiable de la placa a alta velocidad sin interferencia de la caída de escombros.
R: Las prensas de barra lateral requieren menos acero estructural y una ingeniería más simple para el marco. Esto da como resultado costos de fabricación más bajos y una huella vertical más pequeña, lo que reduce el gasto de capital inicial.
R: Busque fabricantes que proporcionen datos de ingeniería transparentes, como pruebas FEA sobre la deflexión del marco bajo carga hidráulica. Deben ofrecer pruebas piloto in situ y tener estudios de casos comprobados en su industria específica.
