Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-10-22 Origen:Sitio
En la producción de extractos y elaboración de cerveza de gran volumen, la eficiencia de la separación líquido-sólido en la etapa de maceración dicta el rendimiento general de la instalación, el tiempo del ciclo y la rentabilidad. Los métodos de separación heredados, como las cubas de filtración tradicionales o los filtros prensa mal especificados, a menudo resultan en una pérdida severa de extracto, alta humedad del grano gastado y tiempos de procesamiento prolongados. Además, el uso de placas que no cumplen con las normas o que son térmicamente inadecuadas corre el riesgo de fallas catastróficas del equipo y contaminación del producto. La optimización de este proceso requiere una comprensión precisa de las placas filtrantes utilizadas en la filtración de mosto moderna. Esta guía desglosa las arquitecturas de las placas, el cumplimiento de los materiales, las tecnologías de sellado y las compensaciones de rendimiento. Proporcionamos los parámetros técnicos necesarios para ayudar a los ingenieros de procesos y administradores de instalaciones a especificar el hardware de filtración exacto requerido para sus operaciones, garantizando la máxima recuperación de extractos y un estricto cumplimiento sanitario.
La tecnología de membrana es estándar: la opción principal para la filtración de puré es la placa de filtro de membrana, que permite el exprimido mecánico del puré para maximizar el rendimiento del extracto y producir bagazo altamente seco.
Resiliencia térmica y química: las placas deben fabricarse con polipropileno estabilizado térmicamente de alta calidad para soportar temperaturas de puré calientes (normalmente entre 75 °C y 80 °C), fatiga por ciclos térmicos y productos químicos agresivos de limpieza in situ (CIP).
El cumplimiento estricto no es negociable: cualquier placa utilizada en un filtro prensa de calidad alimentaria debe cumplir con las estrictas normas de contacto con alimentos de la FDA y la UE para evitar la lixiviación y garantizar el procesamiento sanitario.
La personalización impulsa la eficiencia: la modernización de prensas existentes a menudo requiere placas de filtro personalizadas diseñadas para coincidir con ubicaciones de puertos de alimentación, espesores de torta y mecanismos de cambio automatizados específicos.
Definir el éxito en la filtración de macerado requiere observar varias métricas básicas. Un proceso altamente optimizado logra la máxima recuperación de extracto, a menudo medida como rendimiento de la cervecería (BHY). Permite tiempos de ciclo rápidos, lo que permite que las instalaciones completen de 12 a 14 preparaciones por día. Un sistema eficiente minimiza el uso de agua de rociado mientras mantiene excepcionalmente bajos los sólidos suspendidos en el filtrado. Lograr una claridad óptima del mosto impacta directamente en la fermentación posterior y en la estabilidad del producto final. El hardware que facilita esta separación debe soportar cargas físicas pesadas manteniendo al mismo tiempo una dinámica de fluidos precisa.
La filtración tradicional depende en gran medida de la gravedad y requiere una trituración específica de grano grueso de un molino de rodillos para crear un lecho filtrante natural. Este método que depende de la gravedad es intrínsecamente lento y limita los tipos de granos que puede procesar. La tecnología moderna de filtros prensa se basa en la presión. Puede utilizar un triturado fino molido con martillo, lo que expone significativamente más almidón y acelera el tiempo de respuesta. Toda la eficiencia de este sistema impulsado por presión depende de la integridad estructural, los puertos internos y el diseño geométrico de las placas de filtrado de puré . Sin placas diseñadas adecuadamente, las ventajas de una trituración fina desaparecen debido a una extracción desigual y a cuellos de botella en los equipos.
La mecánica de la prensa de maceración sigue una secuencia estricta: llenado, preexprimido, rociado y exprimido final. Durante la fase de llenado, una bomba de desplazamiento positivo empuja el puré hacia las cámaras hasta alcanzar su capacidad. Un apretón previo compacta ligeramente la torta antes de que el agua lave los azúcares restantes del lecho de granos. Finalmente, un apretón de alta presión elimina la humedad residual. Geometrías de placas específicas y diafragmas flexibles mantienen una presión uniforme en toda la torta durante estas fases. Si la distribución de la presión es desigual, se produce una canalización. El agua de rociado pasa por alto el grano, dejando un valioso extracto en la prensa.

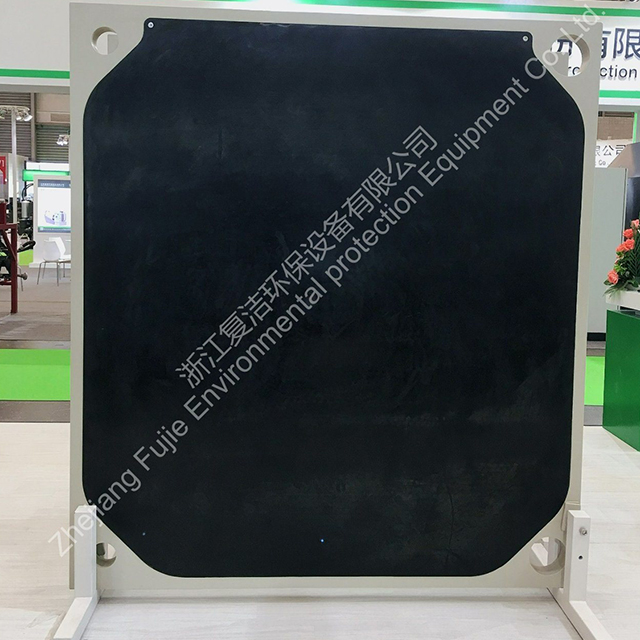

La placa de membrana para la filtración de mosto representa el estándar actual de la industria. Estas placas cuentan con superficies flexibles, conocidas como diafragmas, soldadas a un núcleo sólido. Una vez que la cámara se llena de puré, agua o aire comprimido infla estos diafragmas. El inflado comprime físicamente la torta de puré dentro de la cámara. Esta acción de compresión mecánica reduce drásticamente el volumen de huecos dentro de la torta, expulsando el líquido atrapado que de otro modo permanecería en el grano gastado.
La correlación directa entre el prensado de membranas y la eficiencia operativa se puede medir en gran medida en la planta de producción. Las instalaciones que utilizan placas de membrana ven una reducción masiva en el volumen de agua de rociado requerido. La eficiencia del extracto supera habitualmente el 98% de recuperación Plato o Brix. El exprimido final produce bagazo excepcionalmente seco. Los cereales más secos son más ligeros, menos propensos a deteriorarse rápidamente y mucho más fáciles de transportar o vender al sector agrícola para alimentación animal.
Las placas de cámara empotradas son placas de volumen fijo sin membranas flexibles. Dependen completamente de la presión de la bomba de alimentación para formar y secar la torta. Debido a que no pueden exprimir físicamente el grano, el centro de la torta a menudo permanece húmedo y retiene azúcares residuales. La falta de compresión mecánica significa que el rociado es menos eficiente. La densidad de la torta no se gestiona activamente durante el ciclo de lavado, lo que provoca una extracción inconsistente.
Hoy en día, las placas empotradas rara vez se utilizan para la filtración primaria de mosto en la elaboración de cerveza de alto rendimiento. El menor rendimiento y las tortas más húmedas las hacen ineficientes para operaciones continuas. Sin embargo, pueden evaluarse para tareas de filtración de procesamiento de alimentos altamente específicas, con presupuesto limitado o de bajo volumen donde la compresión mecánica se considera innecesaria. Para aplicaciones donde los residuos sólidos no tienen un valor secundario y la recuperación de extractos no es el principal motor económico, las placas empotradas ofrecen un gasto de capital inicial menor.
Al configurar una prensa, los ingenieros deben elegir entre un paquete mixto y un paquete de membrana completo. Un paquete mixto alterna una placa de membrana con una placa complementaria empotrada estándar. Este enfoque ahorra dinero en gastos de capital inicial ya que la fabricación de las placas empotradas cuesta menos. La compensación es una reducción en la eficiencia del exprimido y la uniformidad de la torta. La membrana solo presiona desde un lado de la cámara, lo que provoca un lavado desigual y tortas ligeramente más húmedas en comparación con la compresión por ambos lados.
Un paquete de membrana completo utiliza 100 % placas de membrana, lo que garantiza que cada cámara se comprima desde ambos lados simultáneamente. Esta configuración maximiza la compresión de la torta y garantiza un lavado uniforme. Es particularmente beneficioso cuando se manipulan purés difíciles y con alto contenido de complementos que contienen centeno, trigo o avena. Estos granos tienden a ser pegajosos y resistentes al flujo de fluidos. La mayor inversión inicial de un paquete de membrana completo se justifica fácilmente por las ganancias diarias continuas en el rendimiento del extracto y los tiempos de ciclo más cortos.
Característica | Paquete de membrana completo | Pack Mixto (Membrana + Empotrable) | Sólo cámara empotrada |
|---|---|---|---|
Dinámica de compresión | Exprimido uniforme por ambos lados | Apretar por un solo lado | Sin compresión mecánica |
Rendimiento del extracto (BHY) | Máximo (>98 % de recuperación) | Moderado a alto | Más bajo |
Humedad del grano gastado | Muy bajo (pastel seco) | Medio | Alto (pastel húmedo) |
Inversión de capital | más alto | Moderado | Más bajo |
El procesamiento del puré implica temperaturas elevadas que ejercen una enorme presión sobre el hardware de filtración. La selección del polímero dicta la vida útil del equipo. Las placas deben fabricarse con polipropileno (PP) de alta temperatura o mezclas de homopolímeros especializadas. Estos materiales resisten la deformación y la fatiga por ciclos térmicos bajo el calentamiento y enfriamiento constantes inherentes al procesamiento por lotes. El polipropileno estándar se ablandará, deformará o fallará prematuramente cuando se exponga repetidamente a temperaturas de macerado que oscilan entre 75 °C y 80 °C.
Más allá de la temperatura, los índices de presión dictan los límites estructurales de la placa. Las tolerancias de presión de alimentación y presión de compresión suelen oscilar entre 6 y 15 bar. El núcleo de la placa debe resistir la presión diferencial si las cámaras adyacentes se llenan de manera desigual. Los diafragmas flexibles deben soportar miles de ciclos de inflación a alta presión sin sufrir roturas de membrana o fracturas por tensión a lo largo de las costuras de soldadura.
Cualquier hardware integrado en un filtro prensa de calidad alimentaria debe contar con certificaciones específicas. El cumplimiento de FDA 21 CFR 177.1520 y el Reglamento UE 10/2011 garantiza que los polímeros utilizados no filtren productos químicos nocivos en el producto alimenticio en condiciones ácidas y de altas temperaturas. La documentación y la trazabilidad del material del fabricante son obligatorias para pasar las inspecciones sanitarias de las instalaciones y mantener los estándares de garantía de calidad.
Los principios de diseño sanitario dictan la geometría física de las placas. Los diseños sin grietas evitan que se acumule material orgánico en áreas de difícil acceso. Las membranas completamente soldadas son muy superiores a las membranas reemplazables o atornilladas en aplicaciones sanitarias. Los pernos y las abrazaderas crean puntos de refugio microscópicos para las bacterias. Las placas también deben demostrar compatibilidad total con los regímenes CIP agresivos alcalinos y ácidos utilizados para esterilizar la prensa entre ciclos de producción.
Los diseños de placas calafateadas, empaquetadas y empotradas (CGR) son obligatorios para las aplicaciones modernas de calidad alimentaria. La tecnología CGR utiliza juntas tóricas de EPDM o NBR de calidad alimentaria incrustadas en ranuras alrededor del perímetro de la placa y los puertos de alimentación. Cuando la prensa se cierra, estas juntas se comprimen, creando una operación completamente libre de goteo. Esto evita la oxidación del mosto, elimina las filtraciones sucias en el piso de producción y protege el producto de la contaminación transmitida por el aire.
El método de fijación de la tela influye mucho en las condiciones sanitarias. Los paños tradicionales cuelgan entre las placas y actúan como un mecanismo de absorción, permitiendo que el líquido se filtre fuera de la prensa. En una configuración CGR, la tela filtrante se calafatea directamente en una ranura en la cara de la placa usando un cordón de goma. Este diseño sellado evita el desvío del producto, mantiene limpias las superficies de sellado y garantiza que todo el líquido pase a través del medio de filtración en lugar de escapar por los lados.
Los puertos internos de las placas dictan la dinámica de fluidos del agua de rociado. El diseño del puerto de lavado debe garantizar que el agua fluya uniformemente por toda la superficie de la torta. Si los puertos son de tamaño insuficiente o están ubicados incorrectamente, el agua se canalizará por el camino de menor resistencia. La canalización deja grandes secciones del grano sin lavar, lo que reduce gravemente la eficiencia del extracto y desperdicia agua tratada.
Seleccionar la profundidad correcta de la cámara es un equilibrio delicado. Para aplicaciones de puré, el espesor de la torta suele oscilar entre 30 mm y 50 mm. Una torta más fina permite una filtración más rápida y un lavado más fácil, pero requiere más platos para contener el mismo volumen de grano. Una torta más espesa aumenta la capacidad de retención, pero puede ralentizar la extracción y aumentar la turbidez final del mosto si la bomba no puede empujar el líquido a través del denso lecho de grano de manera efectiva.
Una planificación precisa de la capacidad evita cuellos de botella. Calcular el volumen total de retención requiere analizar el peso de la molienda, las proporciones de líquido a grano y los objetivos de gravedad específica de la preparación planificada más espesa. El volumen total de la cámara de la prensa debe acomodar el lecho de grano completamente hidratado sin sobrecompacto. El exceso de empaque genera presiones de alimentación excesivas, mientras que el llenado insuficiente causa tortas desiguales y daños a la membrana durante la fase de compresión.
Para dimensionar con precisión la prensa, los ingenieros siguen estos pasos de planificación de capacidad:
Determine el peso máximo de molienda seca por lote.
Calcule el volumen hidratado basándose en la proporción específica de líquido a grano.
Tenga en cuenta la densidad aparente del bagazo húmedo.
Divida el volumen total requerido por el volumen de la cámara individual del tamaño de placa seleccionado.
Agregue un margen de seguridad del 10 % al recuento total de platos para dar cabida a preparaciones de alta gravedad.
La escalabilidad debe incorporarse a la compra de capital inicial. La especificación de un marco de prensa de gran tamaño permite que las instalaciones amplíen su capacidad más adelante. Los ingenieros de procesos pueden instalar placas ciegas para cerrar inicialmente las secciones no utilizadas de la prensa. A medida que aumenta la producción, estas placas ciegas se retiran y se reemplazan con placas activas adicionales. Esto aumenta instantáneamente el volumen de la prensa sin requerir un nuevo esqueleto o sistema hidráulico.
La modernización de equipos heredados a menudo presenta desafíos de ingeniería complejos. Reemplazar placas en prensas más antiguas sin reemplazar todo el esqueleto de acero requiere una coincidencia dimensional precisa. Las placas estándar disponibles en el mercado rara vez se alinean perfectamente con las tuberías y los mecanismos de desplazamiento de una prensa construida hace décadas. En estos escenarios, las instalaciones deben especificar placas de filtro personalizadas para garantizar la continuidad operativa.
Las variables de personalización se extienden más allá de la altura y el ancho básicos. Los ingenieros deben hacer coincidir las dimensiones externas, modificar las ubicaciones de los ojos de alimentación y diseñar diseños de manijas específicos. Ya sea que la prensa utilice manijas de barra lateral o suspensiones de vigas superiores, las placas personalizadas deben integrarse perfectamente con los desplazadores automáticos de placas existentes para evitar atascos mecánicos durante el ciclo de descarga de la torta.
La presión diferencial es la principal causa de alabeo catastrófico de las placas o rotura de membranas. Esto ocurre cuando las cámaras adyacentes se llenan de manera desigual debido a puertos bloqueados, puré demasiado espeso o fluctuaciones rápidas de temperatura. Cuando una cámara está presurizada y la cámara vecina está vacía, la placa sin soporte se doblará y eventualmente se romperá. El choque térmico provocado por el bombeo de agua fría a una prensa caliente exacerba esta tensión estructural.
Mitigar estos riesgos requiere estrictos controles de proceso. Se deben instalar sistemas automatizados de monitoreo de presión para detener la bomba de alimentación si la presión diferencial excede los límites de seguridad. El tamaño adecuado de la bomba de alimentación es igualmente crítico. La utilización de bombas de desplazamiento positivo controladas por VFD permite una fase de llenado suave y en rampa. Los operadores deben cumplir estrictamente con las clasificaciones máximas de presión de compresión proporcionadas por el fabricante, asegurando que el inflado con aire o agua nunca exceda los límites estructurales del polímero.
El cegamiento de las telas filtrantes se produce cuando partículas finas y betaglucanos pegajosos obstruyen el tejido de la tela. La acumulación de bacterias en las grietas de las placas también arruina la calidad del lote. Ambos problemas aumentan la presión diferencial, extienden los tiempos de los ciclos e impactan negativamente la estabilidad del sabor. Si las telas no reciben el mantenimiento adecuado, la prensa eventualmente dejará de pasar líquido, deteniendo la producción por completo.
La implementación de ciclos CIP rigurosos es la principal estrategia de mitigación. Los operadores deben hacer circular soluciones cáusticas y ácidas calientes a velocidades apropiadas para disolver las incrustaciones orgánicas e inorgánicas. Seleccionar la tela filtrante de calidad alimentaria correcta implica evaluar la permeabilidad, el patrón de tejido y el calandrado. Se deben establecer programas de inspección de rutina para verificar la integridad de la membrana, el desgaste de las juntas y el obstrucción de la tela.
Problema operativo | Causa probable | Estrategia de mitigación de campo |
|---|---|---|
Alta presión diferencial | Cegado de tela o llenado desigual de la cámara | Iniciar ciclo CIP intensivo; verifique la configuración del VFD de la bomba de alimentación. |
Fugas entre placas | Juntas de CGR desgastadas o cierre hidráulico inadecuado | Inspeccione y reemplace las juntas tóricas de EPDM; verificar la presión del ariete hidráulico. |
Centro de torta húmeda | Presión de compresión insuficiente o duración corta de la compresión | Aumentar la presión de inflado de la membrana dentro de límites seguros; extender el temporizador de compresión. |
Filtrado turbio (alta turbidez) | Tela filtrante rota o permeabilidad de la tela incorrecta | Inspeccione las telas en busca de daños físicos; cambie a una tela de tejido más apretado. |
Para evaluar a un proveedor de placas filtrantes es necesario mirar más allá del folleto de ventas y profundizar en su planta de fabricación. El control de calidad comienza con el abastecimiento de polímeros. El proveedor debe utilizar polipropileno virgen de alta calidad en lugar de mezclas recicladas que carecen de estabilidad térmica. La precisión del moldeado, impulsada por capacidades avanzadas de mecanizado CNC, garantiza que las placas queden perfectamente planas. Las placas deformadas no sellan, lo que provoca peligrosas fugas de alta presión. El proveedor debe utilizar rigurosos protocolos de prueba de presión hidrostática para verificar la resistencia de la soldadura de la membrana antes del envío.
Los plazos de entrega y la gestión de inventario impactan directamente su riesgo operativo. Las placas personalizadas toman tiempo para moldearse y mecanizarse. Los largos plazos de entrega de las placas de reemplazo pueden dejar una instalación paralizada si ocurre una falla catastrófica. Un proveedor con sólidas capacidades de almacenamiento nacional o regional proporciona una red de seguridad fundamental, garantizando que las piezas de repuesto estén disponibles en días en lugar de meses.
La filtración es un proceso dinámico. No se puede subestimar la importancia de un proveedor que brinde soporte de ingeniería continuo. Cuando una instalación cambia su factura de macerado, la dinámica de fluidos dentro de la prensa cambia. Un proveedor competente lo ayudará con la optimización del proceso, solucionará problemas de presión diferencial y recomendará tejidos de tela alternativos para manejar complementos pegajosos.
Los términos de garantía revelan la confianza del fabricante en su producto. Las instalaciones deben buscar garantías claras con respecto a la vida útil de las membranas, que generalmente se mide en miles de ciclos de compresión. También son necesarias garantías estructurales contra la deformación térmica en las condiciones de funcionamiento indicadas. Una garantía sólida protege la inversión de capital y garantiza que el proveedor siga siendo responsable del rendimiento de su hardware.
Para optimizar su proceso de separación líquido-sólido y garantizar la confiabilidad del equipo, ejecute los siguientes pasos:
Inicie una auditoría dimensional del esqueleto de su filtro prensa existente para determinar el tamaño exacto de la placa y los requisitos de alineación de los puertos.
Solicite documentos de certificación de materiales que verifiquen el cumplimiento de la FDA y la UE a proveedores potenciales antes de iniciar la adquisición.
Programe una consulta técnica para realizar una prueba piloto en su factura de puré específica para verificar la permeabilidad de la tela y la eficiencia del exprimido.
Revise y actualice sus protocolos CIP actuales para asegurarse de que se alineen con las tolerancias químicas y térmicas de las membranas de polipropileno de alta temperatura.
R: Las placas utilizadas en aplicaciones de puré deben estar clasificadas para funcionamiento continuo entre 75 °C y 80 °C. Deben fabricarse con polipropileno térmicamente estabilizado para evitar que se deformen o se ablanden durante los ciclos repetidos de calentamiento y enfriamiento.
R: Las placas de membrana cuentan con diafragmas flexibles que se inflan para exprimir físicamente la torta de grano. Esta compresión mecánica expulsa los azúcares líquidos y residuales atrapados que la gravedad o la presión de la bomba estándar por sí solas no pueden extraer, lo que eleva los rendimientos por encima del 98 %.
R: El sellado calafateado, empacado y empotrado (CGR) utiliza juntas tóricas integradas para crear un ambiente completamente libre de fugas. Esto evita la pérdida de producto, elimina los derrames desagradables en el piso y protege el puré de la contaminación y la oxidación transmitidas por el aire.
R: Si bien las placas empotradas estándar cuestan menos, físicamente no pueden exprimir el pastel. Esto da como resultado un bagazo más húmedo, una menor recuperación del extracto y un rociado menos eficiente. Generalmente no se recomiendan para operaciones de elaboración de cerveza de alto rendimiento.
R: La vida útil de la tela depende del volumen de producción, la efectividad del CIP y la abrasividad del puré. Por lo general, las telas en instalaciones de gran volumen se reemplazan cada 3 a 6 meses para evitar el cegamiento y mantener velocidades de filtración óptimas.
R: La deformación se debe principalmente a la presión diferencial cuando las cámaras adyacentes se llenan de manera desigual. El choque térmico, como la introducción rápida de agua fría en una prensa caliente o exceder la presión máxima de compresión del fabricante, también puede causar fallas estructurales.
